تصميم كامل لدائرة منطقية رقمية لجمع وطرح رقمين 4 بت وعرض الناتج على شاشة 7-Segment، من رسم الـ schematic لحد تصميم اللوحة بـ Altium Designer.

مكونات الدائرة:
- مفتاحان DIP (4 مواضع) لإدخال الرقمين
- بوابات XOR (SN74HC86N) للتحكم في وضع الجمع/الطرح
- جامع 4 بت (DM74LS83AN)
- فك ترميز BCD إلى 7-Segment (SN74LS47N) مع شاشة SC56-11EWA
- مجموعة LEDs لعرض بتات النتيجة والـ carry
- منظم جهد لتغذية الدائرة، ومدخل طاقة عن طريق Header

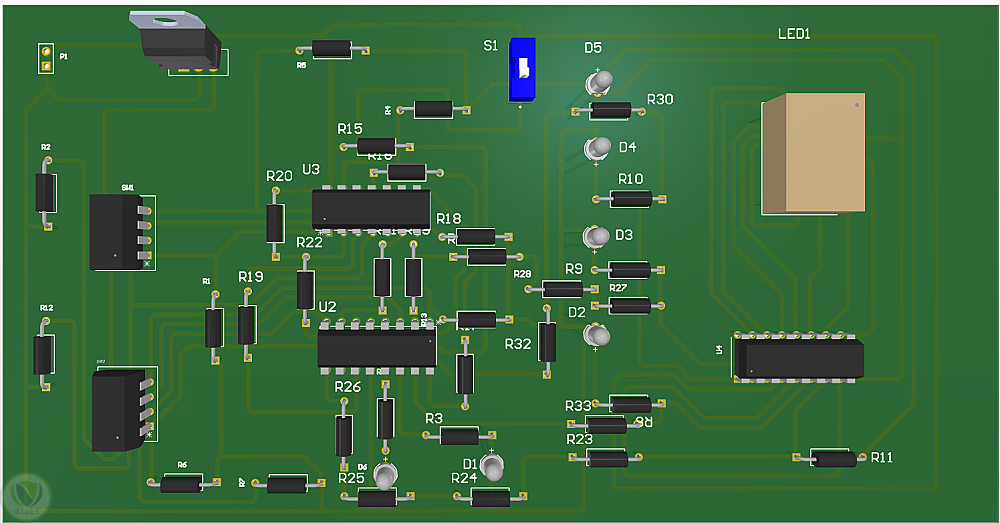

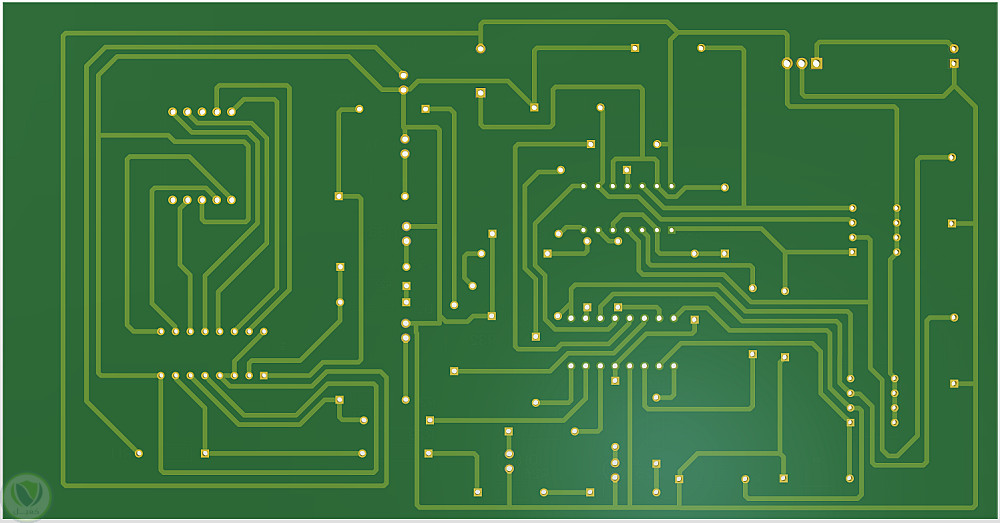

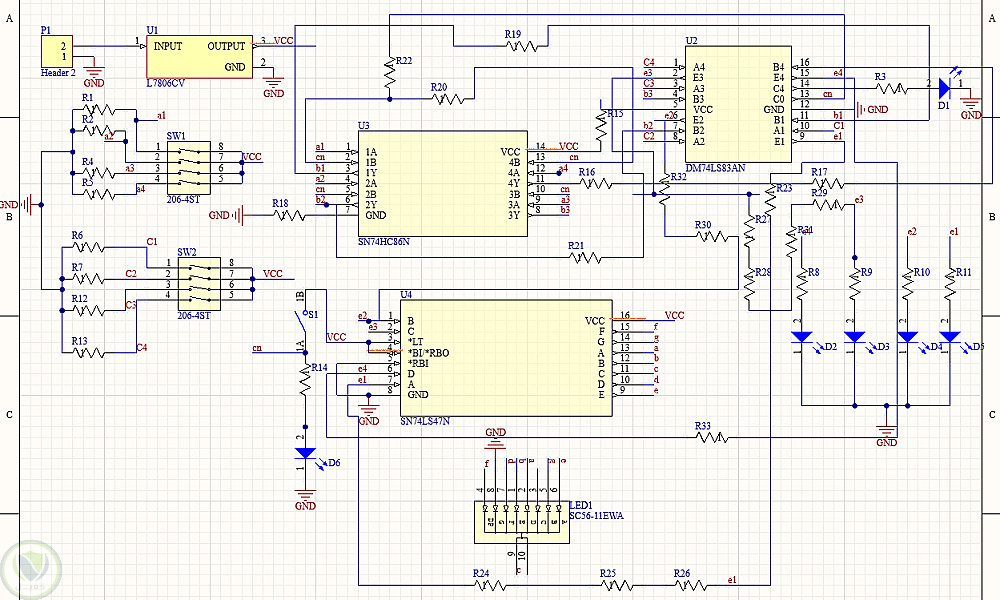

تضمّن العمل رسم الـ schematic بشكل منظم، وتوزيع المكونات، والـ routing لدائرة متعددة الـ ICs، وعرض ثلاثي الأبعاد للمراجعة.
