تصميم PCB لمصدر طاقة 5V (محول، مقوّم، فلتر، منظم) باستخدام Altium Designer
منذ أسبوع
عرض العمل
الوصف
تصميم كامل لدائرة مصدر طاقة منتظم 5 فولت DC من جهد 230V AC، من رسم الـ schematic لحد تصميم اللوحة.

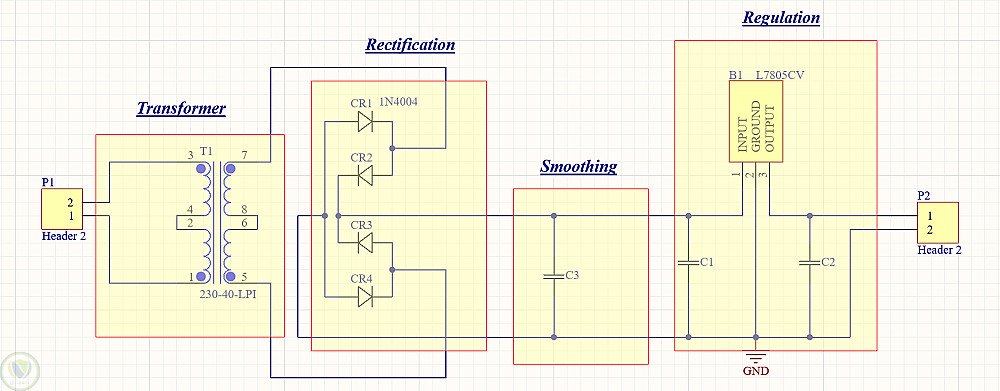

الدائرة بتتكون من:
- محول خافض للجهد (230-40-LPI)
- مقوّم قنطرة (Bridge Rectifier) من 4 دايودات 1N4004
- مكثف تنعيم (Smoothing) لتقليل الـ ripple
- منظم جهد L7805CV مع مكثفات الدخول والخروج
- مدخل ومخرج عن طريق Header

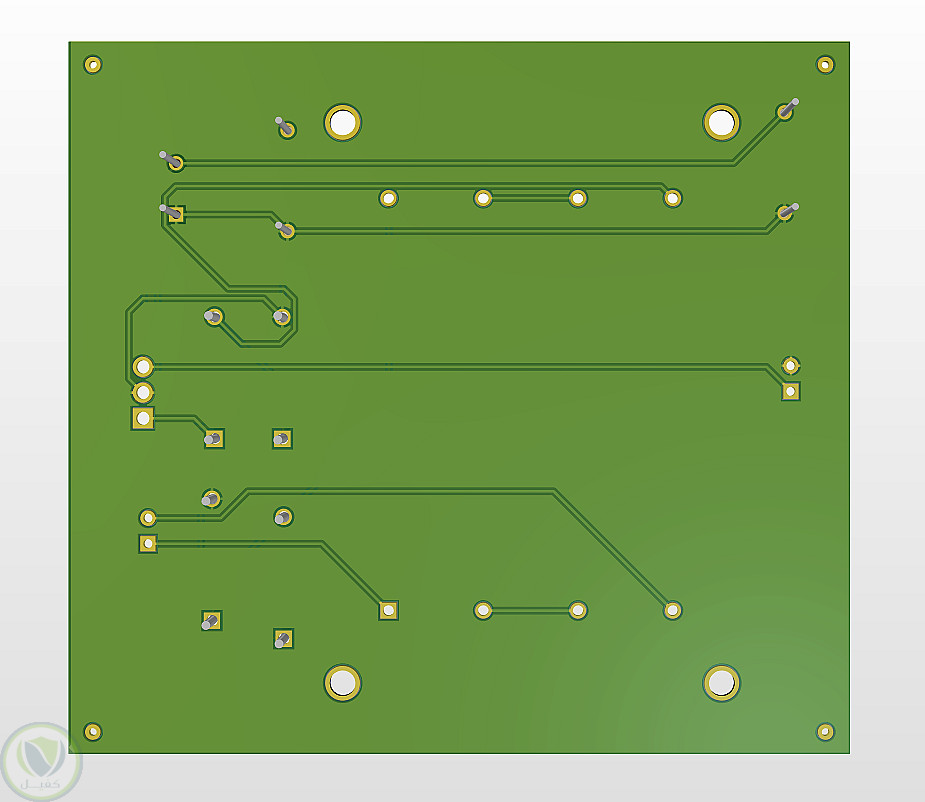

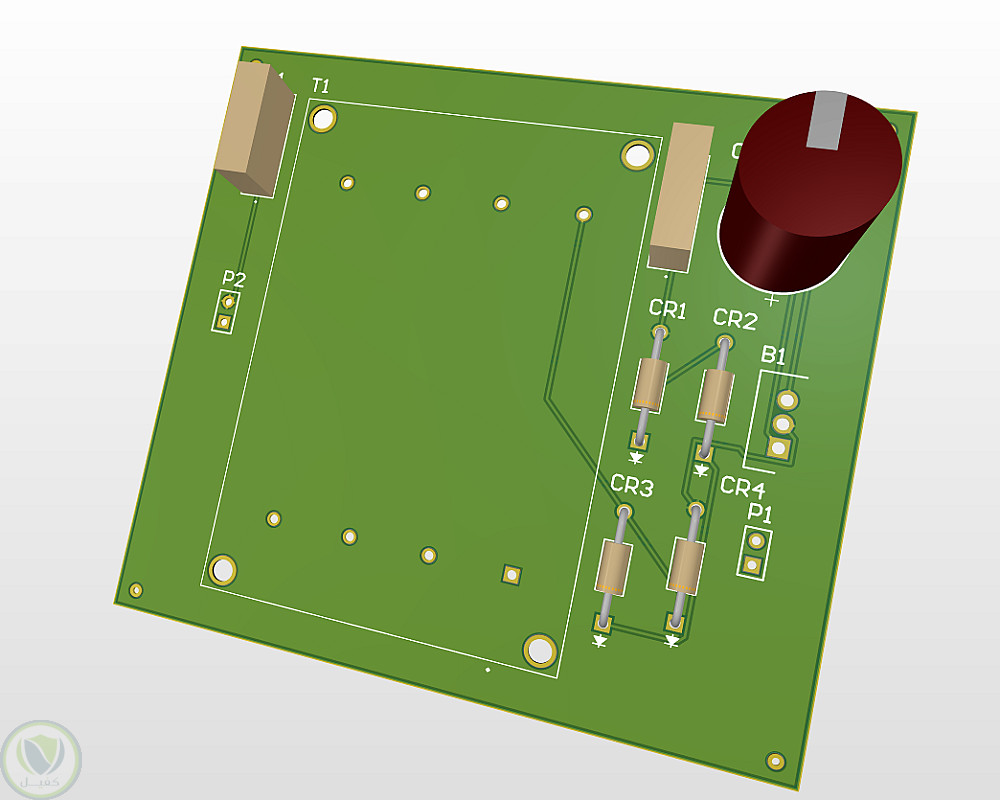

تم تقسيم الـ schematic لأقسام واضحة، وتوزيع المكونات والـ routing على طبقة واحدة، مع ثقوب تثبيت للوحة وعرض ثلاثي الأبعاد للمراجعة.
