تصميم وتطوير لوحة إلكترونية (PCB) لساعة رقمية ذكية ومقياس حرارة محيطي باستخدام PIC Microcontroller
منذ 3 أشهر
عرض العمل
الوصف
الوصف الهندسي للمشروع:

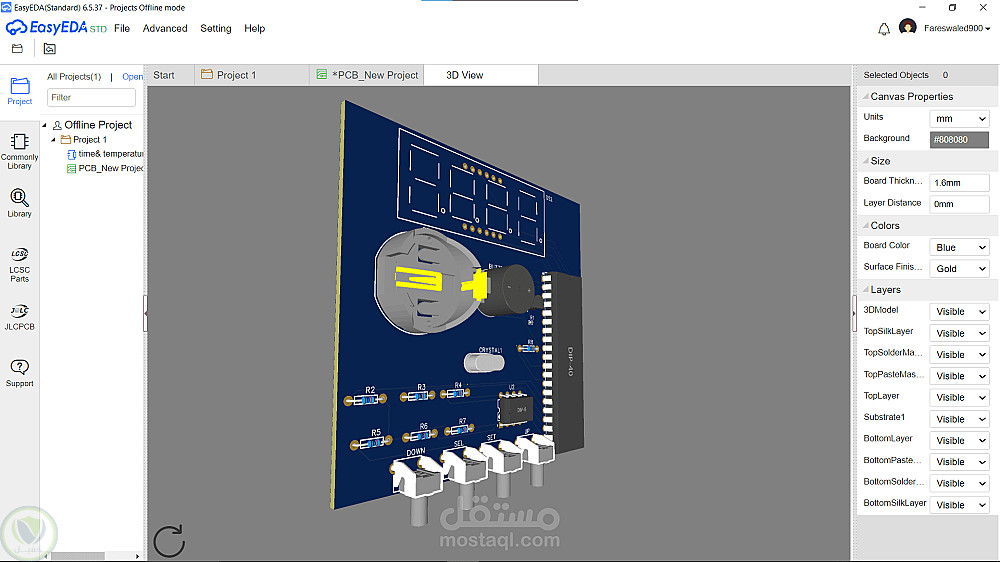

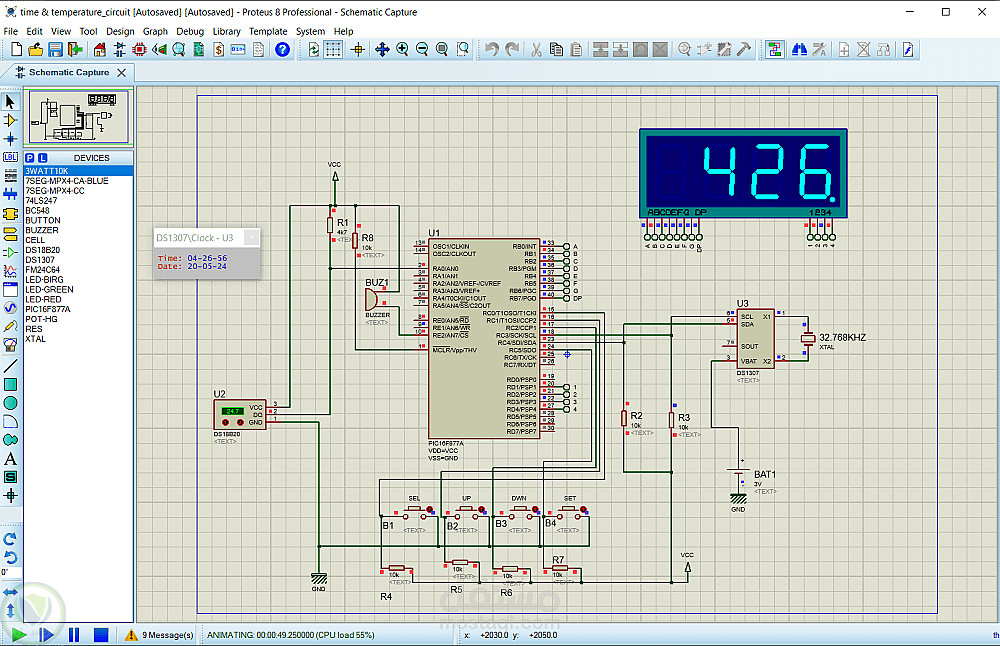

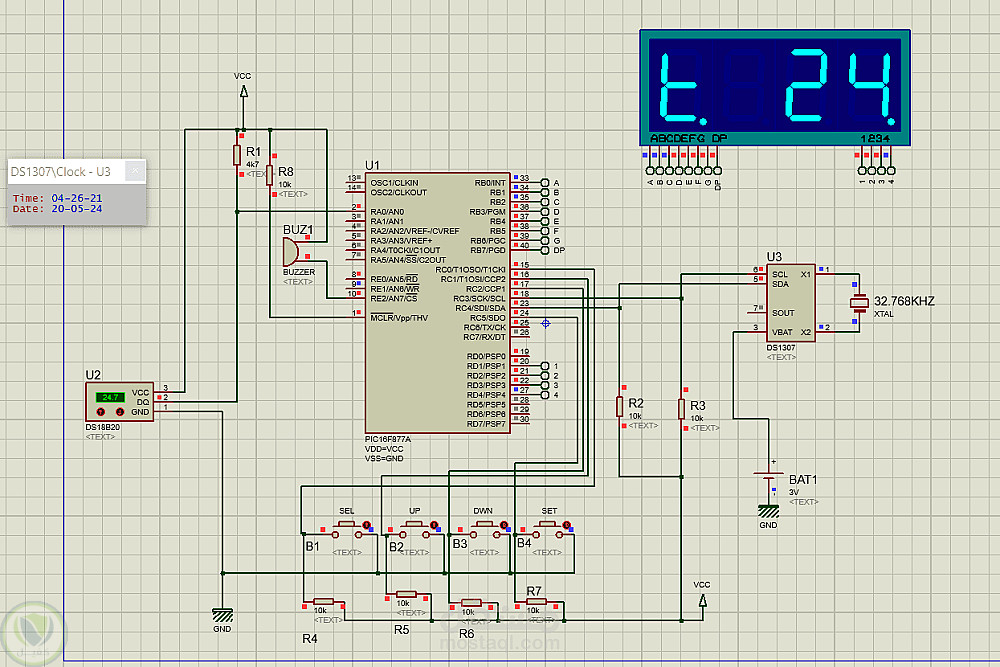

تصميم نظام مدمد (Embedded System) متكامل لتتبع الوقت الفعلي ومراقبة حرارة الجو بالتناوب كل 10 ثوانٍ. تم اختبار الدائرة ومحاكاتها على بيئة Proteus، وتصميم لوحة الـ PCB بنظام الطبقتين (Double Layer) عبر برنامج EasyEDA لتكون جاهزة للتصنيع التجاري مباشرة.
المواصفات الفنية والميزات:

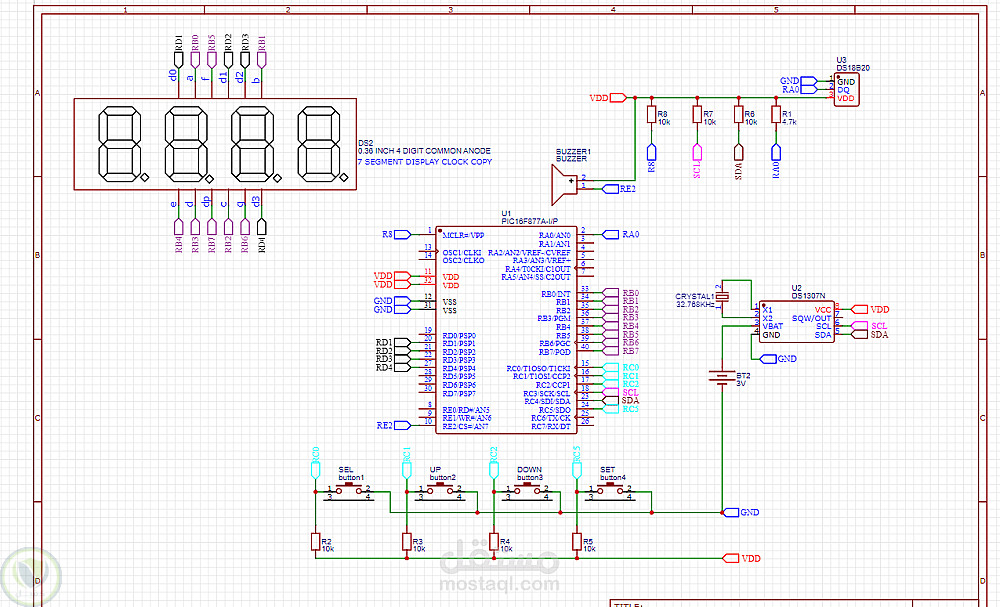

المتحكم الرئيسي: PIC16F877A مبرمج بلغة C لإدارة منطق التحكم والمقاطعات (Interrupts).
تتبع مستقل للوقت (RTC): شريحة DS1307 مع بطارية احتياطية 3V وكريستالة 32.768kHz لاستمرار حساب الوقت بدقة عند انقطاع الطاقة.
حساس الحرارة: DS18B20 الرقمي المعتمد على بروتوكول 1-Wire عالي الدقة والمقاوم للضوضاء.
وحدة العرض والتحكم: شاشة 7-Segment رباعية بطريقة الـ Multiplexing لتوفير الطاقة، مع 4 مفاتيح للضبط اليدوي، وBuzzer للتنبيهات الصوتيّة.

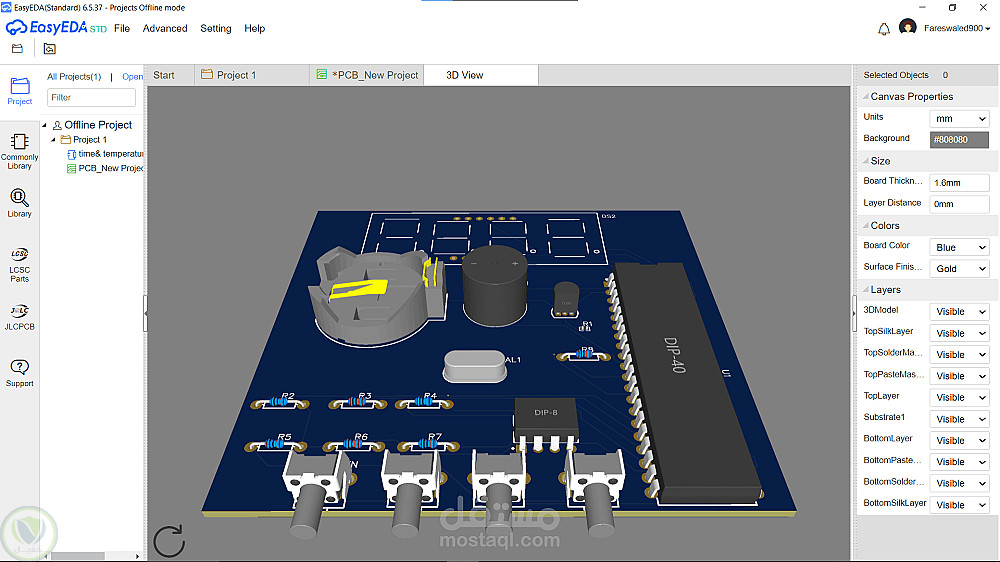

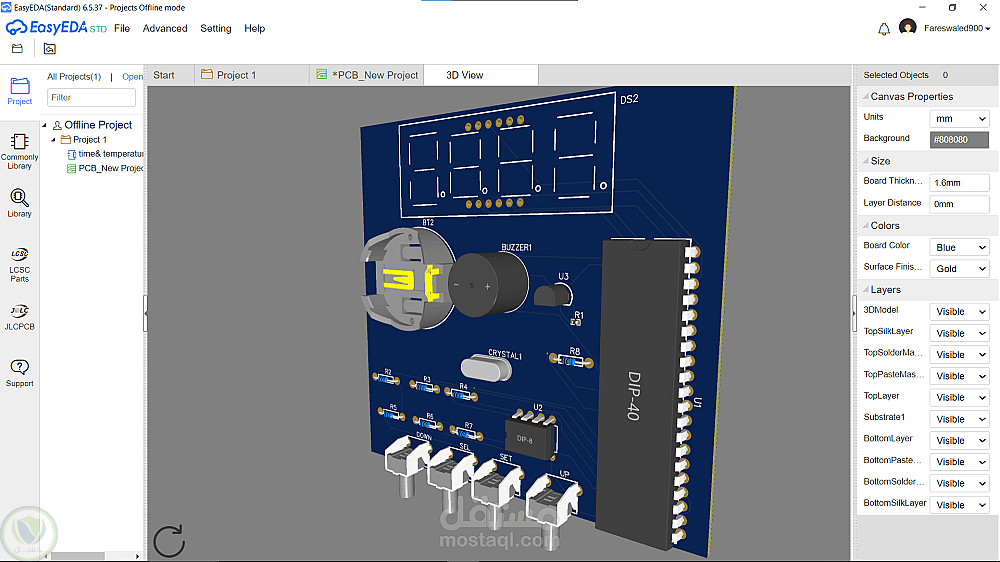

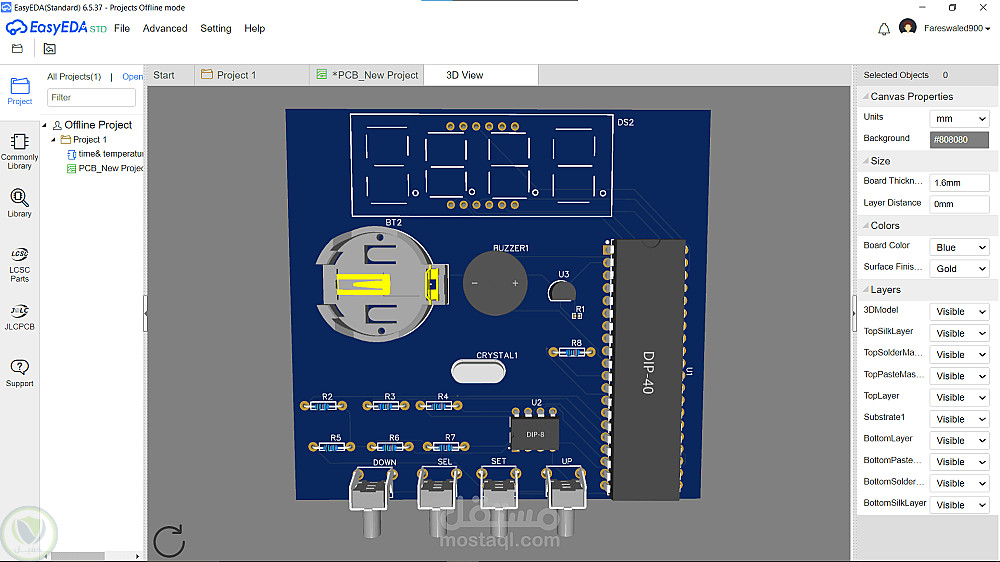

خصائص الـ PCB: مسارات معزولة ومحمية للإشارات الحساسة (بروتوكول I2C)، وتوزيع متزن يقلل الـ Vias مع SilkScreen تعريفي واضح لتسهيل اللحام والصيانة.
